Max7219 Ds18b20 Termometre

Devre


Bu devre Eylül ayından itibaren 24  defa ziyaret edilmiştir.

Açıklama

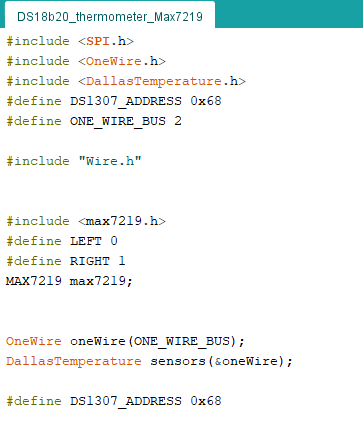

#include "SPI.h"
#include "OneWire.h"
#include "DallasTemperature.h"
#define DS1307_ADDRESS 0x68
#define ONE_WIRE_BUS 2

#include "Wire.h"


#include "max7219.h"
#define LEFT 0
#define RIGHT 1
MAX7219 max7219;


OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

#define DS1307_ADDRESS 0x68

int a = 0;
float temp = 0;



void setup()
{
  Serial.begin(9600);
  max7219.Begin();
  Wire.begin();
  sensors.begin();
  sensors.requestTemperatures();
  temp = sensors.getTempCByIndex(0);

}
byte bcdToDec(byte val)  {
// Convert binary coded decimal to normal decimal numbers
  return ( (val/16*10) + (val%16) );
}

void printDate(){

  // Reset the register pointer
  Wire.beginTransmission(DS1307_ADDRESS);

  byte zero = 0x00;
  Wire.write(zero);
  Wire.endTransmission();

  Wire.requestFrom(DS1307_ADDRESS, 7);

  int second = bcdToDec(Wire.read());
  int minute = bcdToDec(Wire.read());


  int hour = bcdToDec(Wire.read() & 0b111111); //24 hour time
  int weekDay = bcdToDec(Wire.read()); //0-6 -> sunday - Saturday
  int monthDay = bcdToDec(Wire.read());
  int month = bcdToDec(Wire.read());
  int year = bcdToDec(Wire.read());

char cstr[4]="";
String str="";
str = String(minute);
str.toCharArray(cstr,4);
  max7219.Clear();
  max7219.DisplayText(cstr, RIGHT);
  delay(1000);


}
void printTemp() {
  Wire.begin();
  sensors.begin();
  sensors.requestTemperatures();
  temp = sensors.getTempCByIndex(0);
  Wire.end();

  char a[5]="";
  dtostrf(temp, 5, 2, a);
  char b[2]=" C";
  char c[8]="";
  strcat(c,a);
  strcat(c,b);
  max7219.Clear();
  max7219.DisplayText(c, LEFT);
}
void loop()
{
  printTemp();
  delay(400);

}
