Arduino Okul Tuvaleti Su Tasarruf Devresi - arduino,selenoid valve,relay,motion sensor,tmp1637

Devre


Bu devre Eylül ayından itibaren 44  defa ziyaret edilmiştir.

Video

Açıklama

Su tasarruf devresi
Devremizin amacı umumi tuvaletlerde muslukların açık brakılması durumunda belli bir süre içinde tuvaletin ana kapısından giren olmazsa tuvaletlerin suyunu tamamen keserek, su tasarrufu sağlamak.

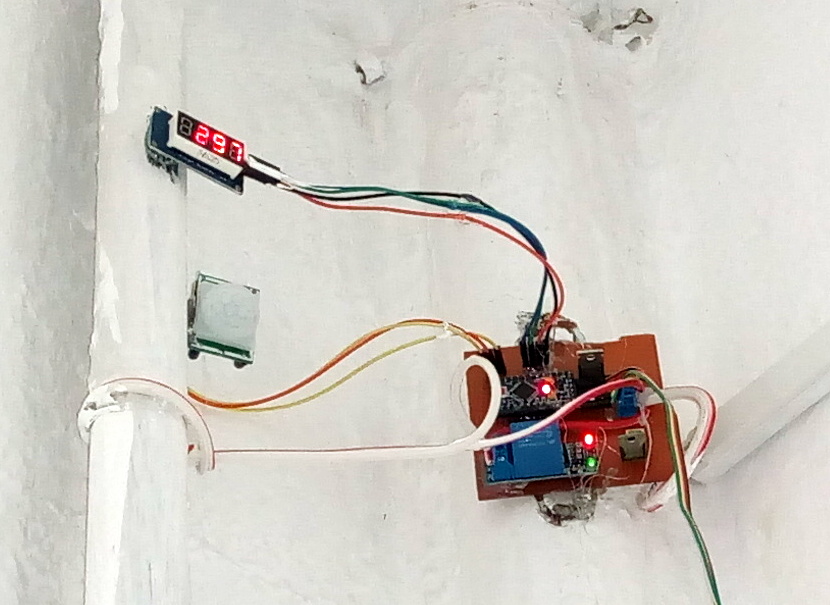

Devremizin elemanları
Hareket sensörü: Birden fazla tuvaletin bulunduğu tuvaletlerde ana giriş kapısını görecek şekilde yerleştirilip, insan girişini tespit edecek sensör
Selenoid Vana: 12 Volt gerilimle suyu kesip açmaya yarayan elektrikli vana
Sayaç: Suyun kesilmesine kaç saniye kaldığını belirten 4 haneli sayaç
Arduino Entegresi: Sensörden gelecek bilgilere göre selenoid vana ve sayacı kontrol edecek programlanabilir entegre.

Devrenin Çalışması:
Hareket sensörü 25 dakika boyunca hareket algılamazsa, devremiz selenoid valfin elektriğini keserek tuvaletin suyunu kapatıyor. Sensör tekrar hareket algılayana kadar, tuvalet ve lavabo musluklarına su verilmiyor.
Bu sayede tuvelette kimse yokken, musluk açık bırakılsa bile su harcanmamış oluyor.
Hareket sensörü her hareket algıladığında dakikalık süre sıfırlanıyor ve hareket oldukça suyun kesilmesi engelleniyor.


PCB dosyası ve program dosyası ektedir.


Arduino bacak bağlantıları
3 röle
2 hareket sensörü 1
6 hareket sensörü 2
4 TMP3716 CLK
5 TMP3716 DIO

Download

sutasarufdervresi.rar
