Arduino Reed Anahtarlı Kapı, Pencere Alarmı - reed,neodymium,buzzer,arduino

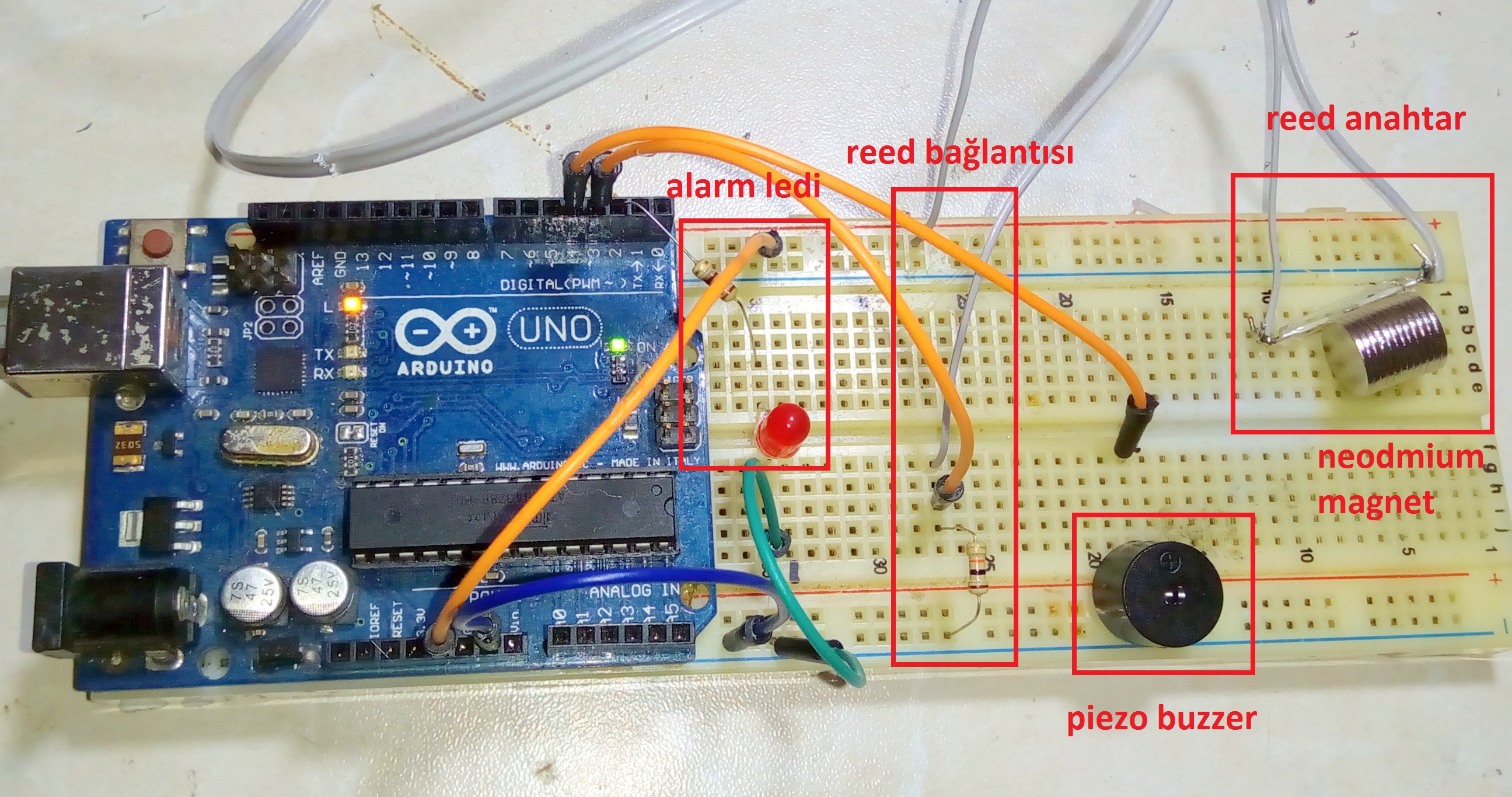

Devre


Bu devre Eylül ayından itibaren 101  defa ziyaret edilmiştir.

Açıklama

Devre Bileşenleri:
Reed Anahtar:Güçlü bir manyetik alana girdiğinde iletime geçen, manyetik alandan çıktığında yalıtıma geçen devre elemanıdır. Havası alınmış bir cam tüp içine 2 ferromanyetik metal birbirine çok yakın ama dokunmayacak şekilde yerleştirilerek üretilir. Reed anahtar bir manyetik alana girdiğinde kontaklar birbirine dokunarak iletime geçer.

Hırsız alarmlarında bolca kullanılmaktadır.

Buzzer: Elektrik enerjisini titreşime dönüştürerek ses üreten elemandır. Çoğunlukla kuartz maddesi kullanılarak yapılır. Bu maddeye elektrik verildiğinde titreşim, titreşim uygulandığında elektrik üretir. Elektronik devrelerde uyarı amaçlı çokça kullanılır. Gerilim uygulandığında yüksek frekanslı sesler üretir.


Neodymium Mıknatıs: Güçlü bir mıknatıstır. Atom numarası 60 olan Neodmium elementinden üretilir. Hırsız alarmlarında reed anahtarı iletime geçirmesi için kullanılır.

Devrenin Çalışması:
Devreye enerji verildiğinde, devre sürekli olarak reed anahtarın bağlı olduğu ucu okur. Bu uçtaki bilgi 0 olduğunda ( yani reed anahtar mıknatıstan uzaklaştığında ) Buzzer ötmeye başlar ve alarm ledi yanar. Alarm çalma süresi 1 saniyeye ayarlanmıştır ancak gerçek kullanımda devrenin enerjisi kesilene kadar ötmesi gerekmektedir. bunun için "else" kısmı silinmelidir.

Şu anki haliyle cam tekrar kapatıldığında yani reed mıknatısla buluştuğunda alarm( buzzer) susmaktadır.

Aynı programla transistörlü sürücü devresi kurarak piezo siren sürmek te mümkündür.


Devre için yazılmış program kodları___________________________

//2 alarm led
//3 sensor girisi
//4 alarm sireni

void setup()
{
pinMode(2,OUTPUT);
pinMode(3,INPUT);
pinMode(4,OUTPUT);
}

void loop()
{
if(digitalRead(3)==0)
{
digitalWrite(4,1);
digitalWrite(2,1);
delay(1000);
}
else
{
digitalWrite(4,0);
digitalWrite(2,0);
}
delay(50);
}

__________________________________________________________________________________

Download

windowalarm.rar
