555'li Piezo Driver Osilatörü

Devre


Bu devre Eylül ayından itibaren 4726  defa ziyaret edilmiştir.

Video







Açıklama

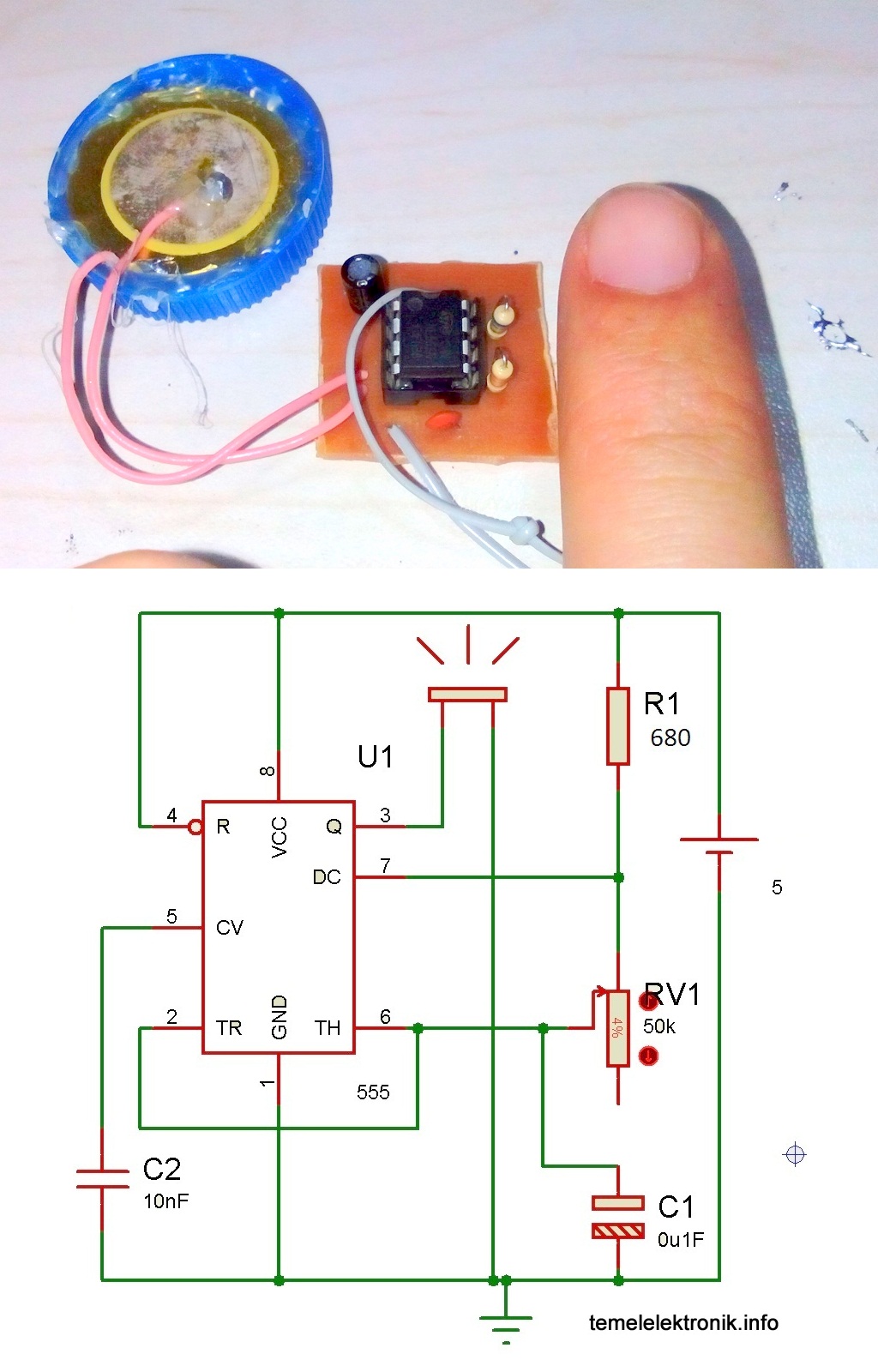

İnternette çalışmayan bir çok devreyi yaptıktan sonra kendi piezo sürücü devremi tasarlamaya karar verdim. İsis simülasyon dosyası ve devre şeması ektedir. Devre denenmiştir. Videoyu en kısa sürede çekip yükleyeceğim.
Potansiyometre yerine 2500 Ohm''luk direnç bağlayınca Buzzera gönderilen kare dalga frekansı 2,5KHz

Potansiyometre yerine 3800 Ohm''luk direnç bağlayınca Buzzera gönderilen kare dalga frekansı 3,4KHz

2 cm en ve  boyundaki mini pcb baskı devre ektedir
