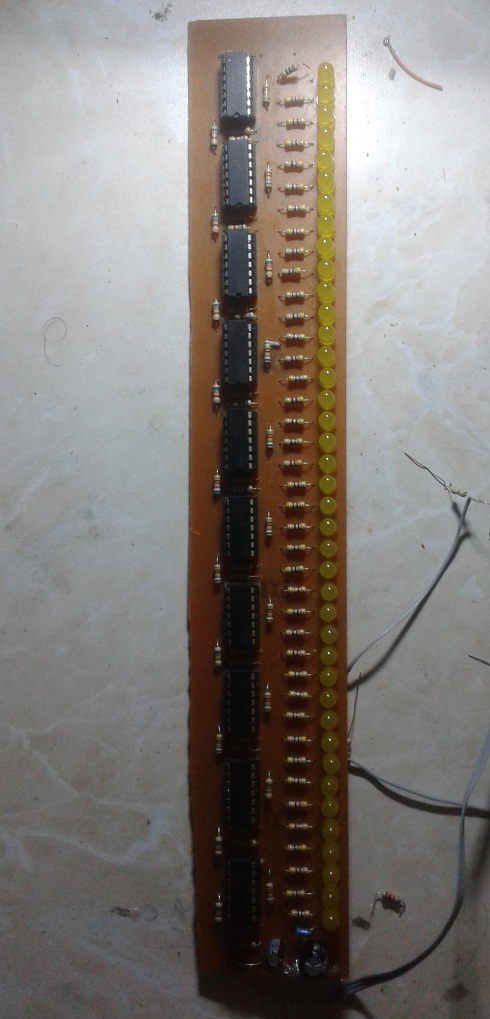

40 Led Vumetre Lm324 - lm324,1n4148,

Devre


Bu devre Eylül ayından itibaren 3484  defa ziyaret edilmiştir.

Video




Açıklama

Çok güzel çalışan bu devrenin bir kaç versiyonu vardı 320Volt.com'da ben eagle programında çizilmiş olanı yaptım. Ütü kullanarak bu devreyi çıkaracaksanız bu devrenin ütüsü ve lehimi çok hassas bu yüzden ares'te çizilmiş olanı tavsiye ederim. Ben eagle'dakini yaptım, nerdeyse 3-4 saat devreyi yaptıktan sonra devrenin hatalarını gidermeye çalıştım. 320Volt.com'da bir arkadaş areste aynı devreyi çizmiş o devre eagle devresinden daha güzel ama onda da yollar yine birbirine yakın. Ben o arkadaşın areste çizmiş olduğu devreyi tekrar düzenledim yolları uzaklaştırdım ve buraya kaydettim. Proteus 8 Ares'te çizilmiş bu devreyi download sekmesinden indirebilirsiniz. Devre orjinalinde ses duyulduktan biraz sonra tepki veriyor. MÜzikle ledler tam senkron değilmiş gibi çalışıyor. Ben bunu 47uF yerine 22uF'lık kondansatör takarak aştım.
Devre yapılması zor bir devre lehimlemede ve Baskı devre çıkarmada sorunlarınız varsa çalıştırması gerçekten zaman alır.
İkili devrenin videosundaki devreler: Yeşil ledli devre Özkan Saka, Sarı Ledli devre Furkan. Muzik Gazi Dönmez.
47 uF'lık kondansatör yerine 10 ya da 22 uF lık kondansatör takılmıştır. Kaynak:http://320volt.com/40-ledli-op-ampli-vu-metre/
