Tek butonlu açma kapama devresi - transistor,button,led,cap

Devre


Bu devre Eylül ayından itibaren 6391  defa ziyaret edilmiştir.

Video





Açıklama

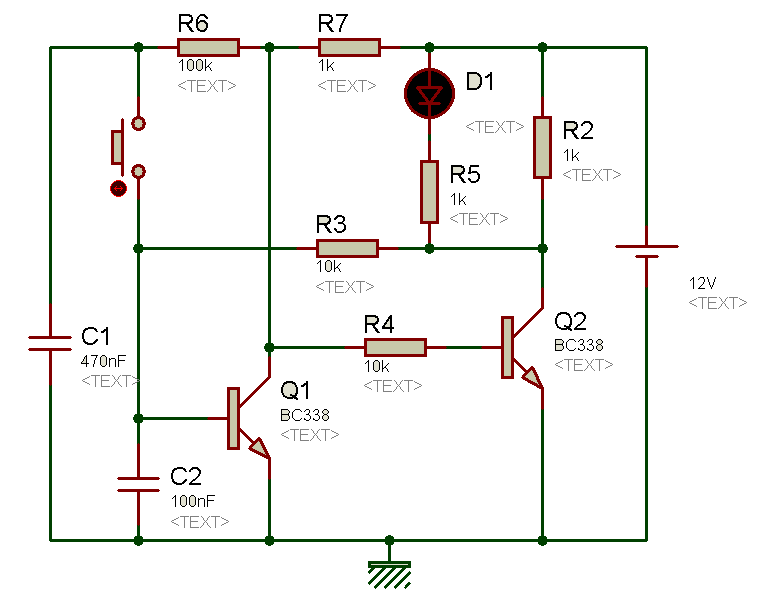

Çok güzel bir devre tek butonla küçük akımlarla çalışan bir devrenin açılıp kapanmasının sağlanacağı durumlarda kullanılabilir. Örneğin alttaki vidyoda 555'li bir flip flop devresi on/off devresi ile açılıp kapatılıyor. Devrenin 5Vla çalisan versiyonu ektedir. 470nf yerine 100 nf Kullanilabilir. Ayrica bu iki kondansator yerine 0.1 u elektrolitik kondansatör de kullanilabilir. Bu devreyle basit bir led flassör devresinin kontrol edildigi video ikinci videodur. İsis simülasyonu ektedir.

Download

startstop.rar
