24 LED kalp animasyon devresi (pic 16f628a) - lm7805,16f628a,led

Devre


Bu devre Eylül ayından itibaren 4728  defa ziyaret edilmiştir.

Video










Açıklama

Bu devreyi 2012 yılında çalıştığım okulda malzemeler kısıtlı olduğu için tasarlamıştım. 24 led dışında, 18'li soket, 7805, 2x100nF kondansatör ve bir adet programlanmış 16f628a entegresi gereklidir. Bu kadar az elemanla böyle bir devre yapabilmek çok güzel. Entegreye atılacak program(hex dosyası) download dosyasında bulunmaktadır. Devre girişine regule kullanıldığı için 5-15 Volt uygulanabilir. 5 Voltun altındaki gerilimlerde ledler çok sönük yanar. Aslında entegrenin her bacağından 2 led beslemem gerekiyordu ama hem led sayısı fazla olsun diye hem dirençlerle uğraşmamak için devreyi bu şekilde tasarlamıştım.

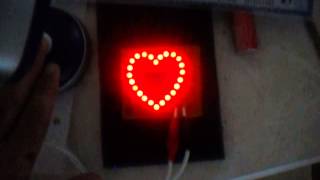

11 ATL ve 11 E sinifi 24 ledli kalp animasyon devreleri örnekleri. Devrede pic bacağındaki 5 Volt ile 3 led sürüldüğü için ledler gün ışığında belirgin yanmamakta. 3mm'lik kırmızı şeffaf olmayan led kullanılmalı
Devreye ait isis simülasyonu ektedir. Bu simülasyon dosyası kullanılarak yazılan programlar test edilebilir.

ayrıca örnek animasyon programı da eklenmiştir. Dilerseniz hex dosyasını entegrenize yükleyin. Dilerseniz MikroC programı kullanarak yazılmış programda değişiklikler yapın. Ya da başka bir programla baştan kendi programınızı yazın.
