DC motor yön kontrolü (H Köprüsü) - bc338

Devre


Bu devre Eylül ayından itibaren 1507  defa ziyaret edilmiştir.

Video



Açıklama

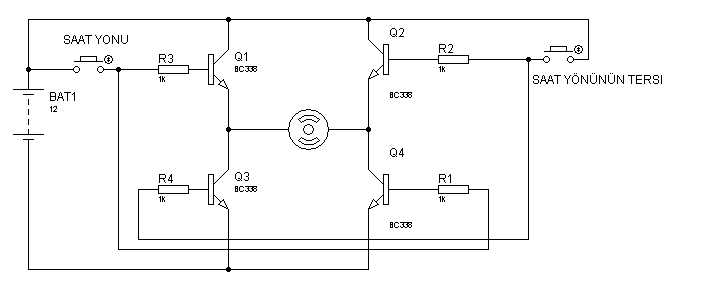

Sekildeki devrede ortadaki dc motorun çalisma yönü butonlarla degistirilebilmektedir. Sagdaki butona basildiginda motor saat yönünün tersinde hareket ederken soldaki butona basildiginda motor saat yönünde hareket etmektedir. Devrenin isiste hazirlanmis simülasyon devresi ektedir. Devre denenmistir.
