Bilgiler > Motor Start / Stop Devresi(Mühürlü)
Motor Start / Stop Devresi(Mühürlü)

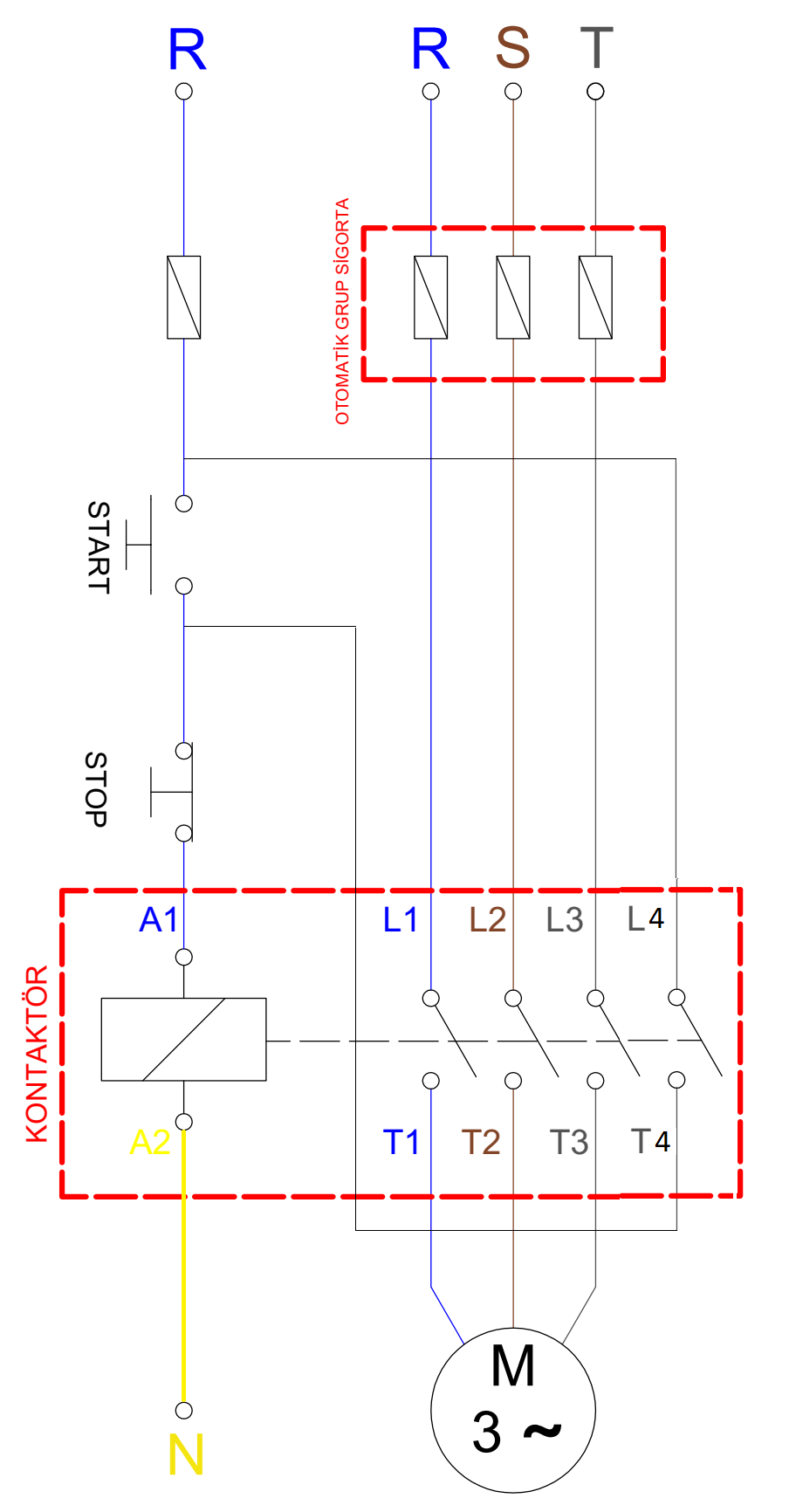

Start düğmesi, kontaktörün varsa 4. uçlarına (L4-T4) uçlarına ya da 4. terminaller yoksa NC(Normalde Kapalı) uçlarına paralel bağlanarak mühürleme işlemi yapılır. Start butonuna basıldığında Kontaktörün a1,a2 uçlarına 220 volt uygulanır. Parmağımız butondan çekildiğinde kontaktöre verilen gerilim de kesilir. 4. Kontaklar butona paralel bağlandığında butondan elimiz çekildiğinde kontaktöre 220 Volt vermeye devam eder.
Motor Gösterge Lambası: Kontaktörün A1,A2 uçları gösterge lambasına bağlandığında motor çalışırken gösterge lambası da yanar.
***
