Asenkron Motor Start Stop Devresi (mühürsüz)
Kontaktör: Bobin uçlarına(A1,A2) 220 AC ya da bazı kontaktörler için 24 volt DC gerilim uygulandığında kontaklarını hareket ettiren devre elemanıdır. Daha yüksek akım geçiren bir röle olarak düşünülebilir.
Start Butonu: Normalde açık(NO) butondur. Butona basıldığında iletime geçer.
Stop Butonu: Normalde kapalı(NC) butondur. Butona basıldığında yalıtıma geçer, basılmadığı durumda iletkendir.
Normalde Açık(NO-Normally Open): Buton ya da kontaktör ya da röle kontaklarına hiç gerilim verilmemesi halindeki kontağın açık olması yani yalıtkan olması durumudur.
Normalde Kapalı(NC-Normally Closed): Buton, kontaktör ya da röle kontaklarına hiç gerilim verilmemesi halindeki kontağın kapalı olması yani iletken olması durumudur.

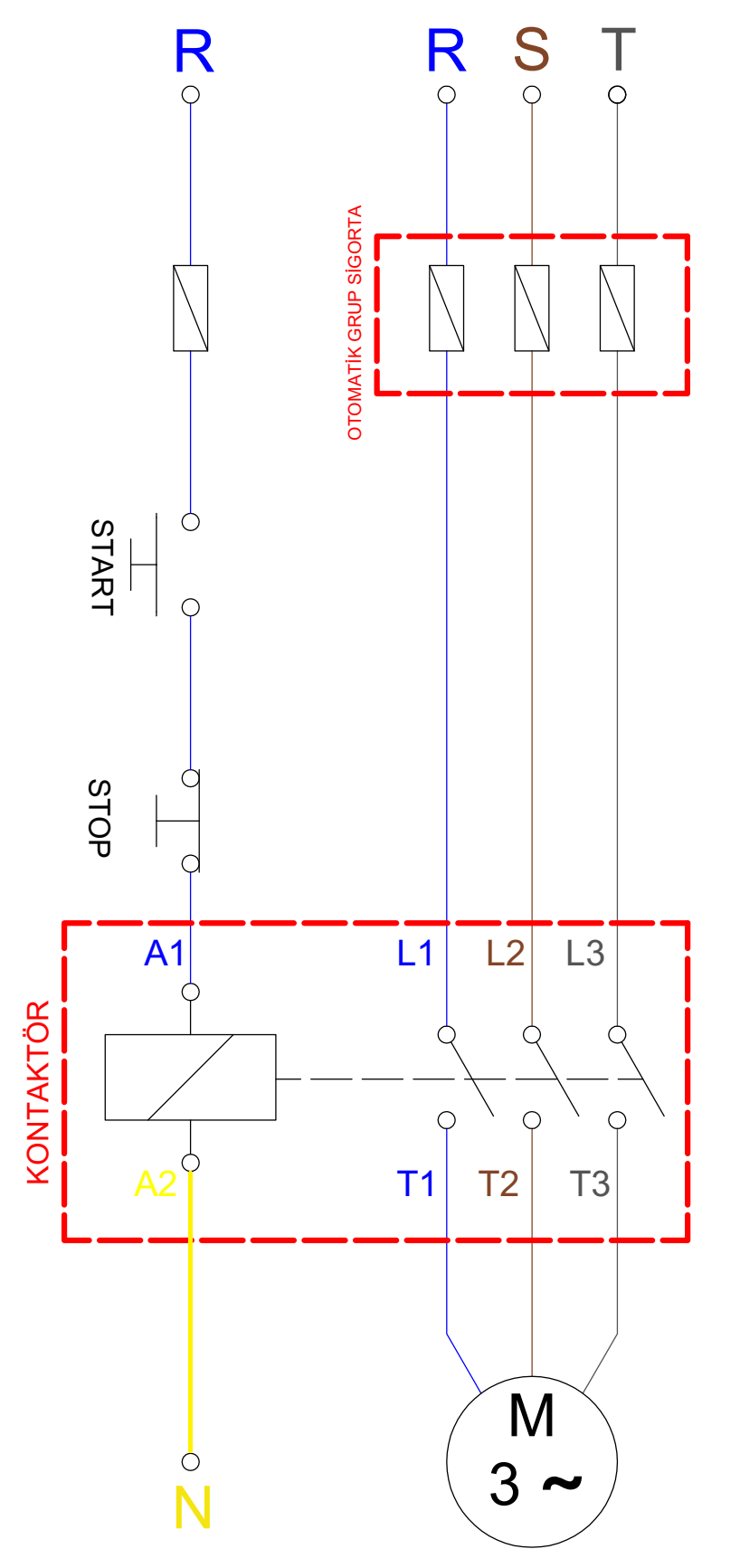

Yukardaki devrede, buton ile kontaktör; kontaktör ile asenkron motor sürülüyor.
İşlem Sıralaması:
1-Hangi anahtarlama elemanı hangi ciazı çalıştıracaksa ona bağlanır.
2-Faz hattı anahtarlama elemanlarına bağlanır.
3-Nötr hattı cihazlara direkt bağlanır.
Not:
*Panonun içinde kesinlikle ek yapılmaz. Bağlantılar terminallerden yapılır.
*Fazlar arası gerilim 380 Volttur.
*Fazlardan biri ile nötr arası gerilim 220 Volttur.
*Motorlara ilk defa gerilim verildiğinde şebekeden çok yüksek akım çekeceği için C tipi gecikmeli sigorta kullanılır. L tipi sigortalar motor ilk çalışma esnasında fazla akım çektiği esnada atar.
*Start ve Stop butonlarının bağlantıları çok telli kablo ile yapılır ve kablonun gergin olmamasına dikkat edilir.
*Start butonu ya da Stop butonlarının bir tanesinde 4 terminal varsa, bunlardan buton düğmesine yakın olan genelde Normalde kapalı(NC- Stop), butonunun düğme tarafına uzak olan normalde açıktır(NO-Start).
***
