FDTI USB Seri Port Dönüştürücü Kullanarak Arduino Mini Programlamak

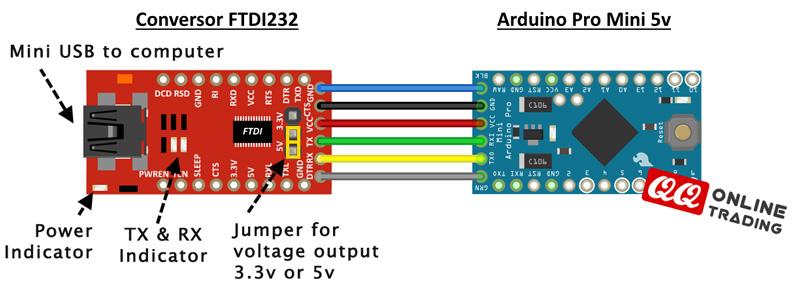

Resimdeki bağlantı yapıldıktan sonra. Arduino Device List'ten

"Arduino Pro or Pro Mini" Seçilir.

Yükleme işlemi gerçekleştirilir.



Bağlantılar

FTDI USB-to-TTL: TX -> Arduino Mini Pro RX
FTDI USB-to-TTL: RX -> Arduino Mini Pro TX
FTDI USB-to-TTL: GND -> Arduino Mini Pro GND
FTDI USB-to-TTL: +5Vcc -> Arduino Mini Pro VCC
FTDI USB-to-TTL: DTR -> Arduino Mini Pro Reset
FTDI USB-to-TTL: CTS -> Arduino Mini Pro GND
Uploading sketch with Arduino IDE
Used to test on Arduino IDE 1.5.5 :

Ayarlar
Arduino IDE -> Tools -> Board -> Arduino Pro or Pro Mini
Arduino IDE -> Tools -> Processor -> ATmega328 (5V, 16 MHz)
