Kuvvetli Akım Tesisatlarında Dikkat Edilecek Hususlar

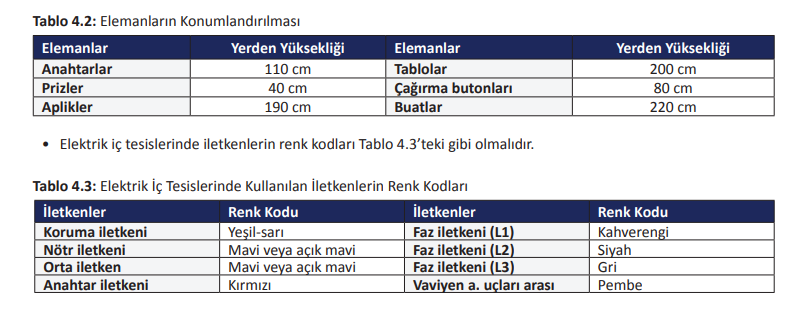

Kuvvetli akım tesisatlarda dikkat edilmesi gereken belli başlı hususlar şunlardır:• Projelerde kullanılacak elemanların yerlerinin tam olarak belirtilmesi gerekir (Tablo 4.2). Bu elemanlar, kapılardan en az 30 cm, pencere ve duvar birleşim noktalarından ise en az 50 cm uzaklıkta olmalıdır.• Birden fazla girişi olan veya ortak çatısı bulunan binalar ortak bir noktadan beslenmelidir.• Anahtarlar, kapıların açılış yönlerine göre konumlandırılmalıdır.• Armatürler, tavanın en orta noktasına uygun ve eşit aralıklarla yerleştirilmelidir.• Binalarda prize en fazla mutfakta ve büyük salonda ihtiyaç duyulur. Buna dikkat edilmeli ve priz linyelerindeki prizdağılımları uygun şekilde tasarlanmalıdır.• Dağıtım tablosu ve sayaçlar, bina girişinde en uygun bölüme yerleştirilmelidir.• Kat planlarının aynı olması durumunda tek plan üzerinden gösterim yapılabilir. Ancak normal kat planı, giriş katplanı ile aynı olsa da ayrı olarak çizilmelidir.189Bilgisayarlı Tesisat Projeleri 4. ÖĞRENME BİRİMİ• Kat planlarında iletken kesitleri ve sayıları ile boru çapları belirtilmelidir. Açıklamalar kısmında standart boruçaplarının ve içinden geçebilecek iletken kesitlerinin belirtilmesi durumunda ayrıca boru çaplarının belirtilmesinegerek yoktur.• Banyoda ve WC’de anahtar ile buatlar, alan dışından yerleştirilmelidir.• Bacadan, kolon içlerinden ve baca çevresinden elektrik borusu geçirilmemelidir. Bu hattın diğer noktadan tamamlanması gerekir. Bazı istisnai durumlarda kolonlar üzerinden elektrik borusu geçirilebilir (sıva üstü vb.).• Kolon ve linye hatları, tablodan çıkış sırasına uygun olarak numaralandırılmalıdır. Hatların uzun olması ve buhatlarda çok sayıda aydınlatma aygıtı bulunması durumunda her bir aygıtın yanına tablo adı ve linye numarasıyazılmalıdır.• Projede kullanılacak prizlerin tamamı topraklı olmalıdır. Banyo, WC ve mutfak gibi nemli ortamlarda prizler kapaklı olarak planlanmalıdır.• Normal bir buata en fazla 4 bağlantı ucu gelmelidir. 4’ten fazla bağlantı olan yerlerde ise kare buat kullanılmalıdır.• Tabloların her birine rakam ve harf karışımı isim verilmelidir.• Kuvvetli akım tesisatında kablolar kalın ve sürekli çizgi tipte, zayıf akım tesisatında ise kablolar ince ve kesik çizgitipte çizilmelidir. Telefon, anten gibi tesisat kablolarında kablo üzerinde, kesikli çizgi arasına uygun bir harf ataması yapılabilir. Topraklama hattı kabloları ise kesikli veya noktalı kesikli çizgi olarak gösterilmelidir. Ayrıca her birkablo tipine farklı renkler atanabilir.• Havalandırması yetersiz otopark, garaj, depo, banyo, tuvalet, kazan dairesi gibi alanlarda anahtar, priz ve armatürler etanj tipi olmalıdır.• Doğal gaz gibi tehlikeli madde bulunan kazan dairelerinde dağıtım panosu ve buatlar dairenin dışında olmalıdır.Ayrıca armatürler tavan yerine duvara monte edilmelidir.• 0,5 kW’tan fazla güce sahip motorlar için ayrı bir linye çekilmelidir.• 500 W’tan fazla güç çeken monofaze cihazların prizleri müstakil linye hâlinde gösterilmeli ve prizin güç değeritesisat yerleşiminde belirtilmelidir.• Kullanılacak bütün tesisat malzemeleri, TSE standardına uygun seçilmelidir.• Zil ve diyafon tesisatları, ayrı bir linye ve sigorta ile korunmalıdır.• Nötr hatları topraklanmış olan sabit tesislerde, anahtarlar faz iletkenler üzerine konulmalıdır.• Topraklanmış tesiste sıfır iletkenleri hiçbir şekilde kesilmemeli ve bu iletkenler üzerine anahtar konulmamalıdır.• Sayacın alt kenarının yerden yüksekliği en çok 1,8 m olmalıdır
kaynak: https://meslek.meb.gov.tr/uplo...2025ETP1114.pdf
***
